Magnetická testovacia tyč

Magnetická testovacia tyč

Magnetická testovacia tyč MTT je samostatnou podskupinou v kategórii magnetických tyčí. Magnetická testovacia tyč neslúži na separáciu Fe nečistôt, ale je výborná pomôcka na kontrolu / testovanie, či skúšaný materiál obsahuje kovové -magnetické nečistoty.

Podrobnější info

Test sa prevádza tak, že testovaciu tyč ponoríme do kontrolovaného materiálu (ľubovolne buď suchého, alebo tekutého), a krúživými pohybmi skúšame, čo materiál obsahuje magnetické nečistoty, ktoré sa zachytávajú na spodnej – funkčnej polovici tyče.



Hlavnou prednosťou magnetických tyčí:

  • Dostatočný magnetický výkon pre testovanie magnetických nečistôt
  • Možnosť použitia do všetkých materiálov. Ako suchých zmesí, tak aj tekutých látok

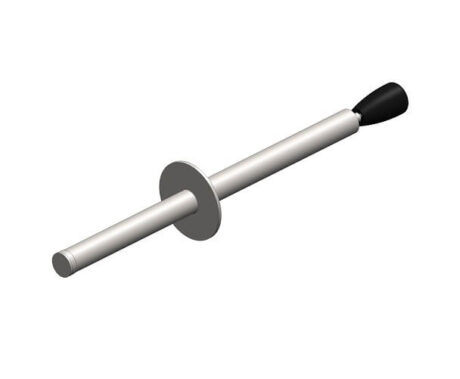

Magnetické jadro magnetickej testovacej tyče je osadené silnými neodymovými magnetmi NdFeB. Magnetické jadro je vnútri trubice posuvné, zo spodnej polovice do hornej polovice a späť. K prevedeniu posuvu jadra slúži tiahlo ukončené madlom.   Ak sa magnetické jadro nachádza v spodnej funkčnej polovice tyče, je tyč magneticky aktívna, a nečistoty sa zachytávajú na povrchu tyče, v jej spodnej, funkčnej polovici.
Ak je magnetické jadro vytiahnuté do hornej polovice tyče, tak spodná polovica tyče je bez magnetického pôsobenia, a magnetické nečistoty, ktoré boli na tyči  zachytené, samovoľne odpadnú. Deliaci límec v polovici tyče slúži k zamedzeniu pretiahnutia magnetických nečistôt zo spodnej do hornej polovice.

Princíp čistenia testovacej tyče je teda taký, že zatiahnete za plastové madlo a magnetické nečistoty odpadnú z povrchu tyče v spodnej polovici.

MAGSY štandardne ponúka dva typy testovacích magnetických tyčí.

Funkčná magnetická dĺžka je pri oboch typoch 140 mm

  • MTT Ø 20 mm;  magnetická indukcia cca 5500 G
  • MTT Ø 30 mm,  magnetická indukcia cca 6500 G

(magnetické vlastnosti = merané na povrchu magnetického jadra)

Základná technická špecifikácia magnetických testovacích tyčí MTT

Magnetické vybavenie

  • veľmi silné NdFeB magnety,
  • magnet medzikružia vonkajší Ø= 19 mm, alebo 29 mm,
  • tyč vonkajšia Ø= 20 mm, alebo 30 mm
  • teplotná odolnosť magnetického materiálu: štandardne  do 80 ˚C

Magnetický výkon

  • Tyč Ø 20 mm = 5500 G, Tyč Ø 30 mm = 6500 G. Zmerané na povrchu magnetického jadra

Systém

  • magnetické jadro uzavreté v tyči, jadro je posúvacie, nahor a nadol

Provedenie tyče

  • uzavretá tyč, stena trubice obrobená na hrúbku max. 0,6 mm

Materiál tyče

  • štandardne, nerezová oceľ 1.4301 / AISI 304

Materiál madla

  • tvrdý plast

Povrchové úpravy

  • vonkajší povrch tyče upravený leštením

Strojírenské spracovanie

Všetko strojárenské opracovanie a obrábanie je vykonávané vo vlastnej výrobnej základni a vo vlastnej strojárenskej technológii MAGSY, na vlastných strojoch, moderného strojového parku MAGSY CZ.
