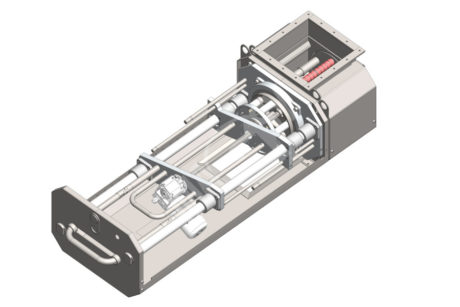

Rotačný magnetický separátor MSVR Standard – UP

Magnetický separátor MSVR STANDARD – UP je vylepšeným prevedením štandardného typu rotačného separátoru hlavne čo sa týka jeho čistenia. Pre jeho vyčistenie nie je potrebné už žiadnych pomocných čistiacich prípravkov a je možné túto úlohu previesť vo veľmi krátkom časovom intervale pomocou veľmi jednoduchých, ergonomicky tvarovaných a prispôsobených madiel s maximálne kladeným dôrazom na bezpečnosť v priebehu čistenia.

Podrobnější info

MSVR Standard – UP magnety sú v pracovnom priestore

MSVR Standard – UP vysunutí magnetů z pracovního prostoru

MSVR Standard – UP vysunutie magnetov z pracovného priestoru a čistenie

Veľkostné modely a riešenia separátoru

MSVR STANDARD – UP je rovnako ako nižšia rada STANDARD vyrábaný pre pripojenie do hranatého potrubia. V prípade inštalácie do kruhového potrubia je potrebné dodať vhodné prechodky hranatého na kruhové potrubie. Na prianie Vám tieto prechodky radi dodáme

MSV Standard – UP – bežne vyrábané modely, veľkosti

Pre hranaté potrubie rozmerov: 200×200; 250×250; 300×300; 350×350; 400×400 mm

V prípade požiadaviek zákazníka (atypické pripojovacie rozmery, nedostatočná stavebná výška) Vám vyrobíme MSV STANDARD – UP rozmerovo upravené podľa Vašich požiadaviek na zákazku.

Hlavnou prednosťou separátoru MSVR STANDARD – UP

  • Spoľahlivá separácia – vďaka rotácii magnetických jadier dochádza k vytvoreniu dokonalého prepadového labyrintu
  • Vysoká úroveň separácie – použitie  najsilnejších NdFeB magnetov, a zníženie straty magnetickej sily presným obrobením krycej trubice magnetického jadra na čo najmenšiu hrúbku
  • Voliteľný stupeň výbavy magnetických jadier v stupňoch I alebo II
  • Inovatívne riešenie celkového systému, vrátane výborného konstrukčného riešenia zakrytia jadier, – úspory prevádzkových nákladov na údržbu zariadenia.
  • Kompaktné zariadenie, magnetické jadrá a krycia trubica sú súčasťou skrine, odnímateľná nádoba na Fe-odpad je súčasťou produktu – nevyžaduje žiadny dodatočný čistiaci prípravok
  • Užívateľsky najpríjemnejší ručný systém čistenia = zníženie strát pracovného času obsluhy, vysoký stupeň bezpečnosti práce!
  • Vysoká úroveň strojárenského spracovania – nejlepšie použité materiály, vysoká presnosť strojného opracovania, odolnosť, trvanlivosť, montážna pripravenosť
  • Magnetické jadrá sú trvale kryté krycími mechmi a nehrozí tak ich znečistenie či poničenie behom procesu čistenia

Podľa požadovanej úrovne magnetickej separácie, ochrany technológie, alebo ochrany produktu je magnetické jadro možné osadiť rôznou zostavou magnetického obvodu a to v dvoch štandardizovaných stupňoch. Buď je uprednostnená hodnota magnetickej indukcie, alebo je potreba preferovať hodnotu odtrhovej sily. Podľa týchto kritérií je volená kompozícia jadra v stupňoch I. až II.



Informácie o bezpečnosti a kvalite separátorov

Dbáme na vysokú kvalitu magnetických separátorov

Základná technická špecifikácia MSVR STANDARD – UP

Magnetické vybavenie

  • veľmi silné NdFeB magnety v krycích trubiciach
  • magnet medzikružie vonkajší Ø= 29 mm, Trubice vonkajší Ø= 31-32 mm podľa požadovaného magnetického výkonu

Teplotná odolnosť magnetického materiálu

  • štandardne: do 80 ˚C
  • opčne : až do 150 ˚C

Magnetický výkon

Systém roštov

  • rotačné, vyťahovacie magnetické jadrá, krycie trubice stacionárne – pevné

Labyrint prepadu

  • vďaka rotujúcemu komponentu je zaistený maximálny prepadový labyrint

Materiál skrine, magnetického komponentu

  • štandardne: nerezová oceľ 1.4301 / AISI 304
  • opčne: nerezová oceľ 1.4404 / AISI 316L (pre kyslé pH)

Materiál tesnenia dvierok

  • štandardne: gumové tesnenie v kvalite podľa úlohy separácie a prev. podmienok
  • opčne: potravinárske tesnenie v konformite do potravinového priemyslu

Všetky materiály sú certifikované v kvalite podľa noriem EU.

Povrchové úpravy

  • vonkajšie plochy skrine a rám roštu: strojovo tryskaním keramickou zmesou
  • vonkajší povrch trubíc roštu: strojovo tryskaním, alebo leštením v opcii

vnútorné povrchy skrine sú strojovo otryskané, pre potravinársky priemysel sú zákutia a zvary vnútri skrine opracované podľa požiadaviek potravinárskych noriem (v opcii)

Pripojovacie prvky

  • štandardne prírubou podľa príslušného rozmeru potrubia
  • protipríruby sú súčasťou dodávky výrobku

Lineárne vedenie posuvu

veľmi presné lineárne vedenie, prachovo utesnené klzné plochy

Materiál krycieho flexibilného vaku (krycí vak magnetických jadier v priebehu čistenia)

  • Kortexin

Strojárenské spracovanie

  • je zaručené kvalitné a precízne strojárenské spracovanie

Všetko strojárenské opracovanie je vykonané na strojoch vlastnej výrobnej základne a vlastnej strojárenskej technológie MAGSY CZ.

Zvary dielcov

Vykonané podľa požiadaviek platných technologických noriem pre zváranie nerezových materiálov. Náročnou výstupnou kontrolou zvarov je zaručená vysoká výstupná kvalita.
