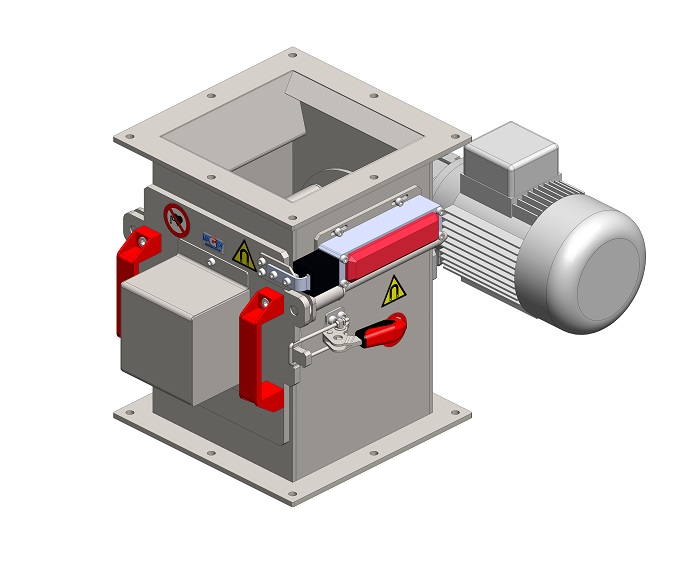

Rotačný magnetický separátor MSVR – Standard

Magnetický separátor MSVR – STANDARD je základným a najrozšírenejším typom manuálne čisteného rotačného magnetického separátoru, doposiaľ používaného pre magnetickú separáciu z horšie prestupných, sypkých zmesí.

Podrobnější info

Veľkostné modely, a riešenia separátoru

MSVR STANDARD je štandardne vyrábaný pre pripojenie do hranatého potrubia. V prípade inštalácie do kruhového potrubia je potrebné dodať vhodné prechodky z hranatého na kruhové potrubie. Na prianie Vám tieto prechodky radi dodáme.

MSV Standard bežne vyrábané modely, veľkosti:

Pre hranaté potrubie rozmerov: 200×200; 250×250; 300×300; 350×350; 400×400 mm

V prípade požiadaviek zákazníka (atypické pripojovacie rozmery, nedostatočná stavebná výška) Vám vyrobíme MSV STANDARD rozmerovo upravené podľa Vašich požiadaviek na zákazku.

Hlavnou prednosťou separátoru MSVR STANDARD:

  • Spoľahlivá separácia – vďaka rotácii magnetických jadier dochádza k vytvoreniu dokonalého prepadového labyrintu
  •  Vysoká úroveň separácie – použitie najsilnejších NdFeB magnetov, a zníženie straty magnetickej sily presným obrobením krycej trubice magnetického jadra na čo najmenšiu hrúbku
  • kompozícia jadra v stupňoch I. až II.
  • Vysoká úroveň strojárenského spracovania – najlepšie použité materiály, vysoká presnosť strojného opracovania, odolnosť, trvanlivosť, montážna pripravenosť
  •  Užívateľsky jednoduchý systém čistenia – systém vytiahnuteľných krycích trubíc z magnetických jadier pomocou ergonomicky navrhnutého čistiaceho prípravku

Podľa požadovanej úrovne magnetickej separácie, ochrany technológie, alebo ochrany produktu je magnetické jadro možné osadiť rôznou zostavou magnetického obvodu a to v dvoch štandardizovaných stupňoch. Buď je uprednostnená hodnota magnetickej indukcie, alebo je treba preferovať hodnotu odtrhovej sily. Podľa týchto kritérií je volená kompozice jádra ve stupních I. až II.

Veľkou výhodou pri čistení magnetického komponentu je fakt, že sa nevyťahujú magnetická jadrá z nerezových krycích trubíc, ale v prípade nášho STANDARD riešenia sa sťahujú krycie trubice z magnetických jadier čo má za následok maximálne zvýšenie bezpečnosti pri čistení magnetického separátoru – magnetické jadrá nie je možné v tomto prípade odložiť samovoľne a nehrozí tak poranenie „pricvaknutím“ magnetických jadier ku kovovým predmetom.





MSVR – Standard – čistenie
MSVR – Standard – čistenie
MSVR – Standard – čistenie
MSVR – Standard – čistenie
MSVR – Standard – čistenie

Základná technická špecifikácia MSVR STANDARD

Magnetické vybavenie

  • veľmi silné NdFeB magnety v krycích trubiciach
  • magnet medzikružia vonkajší Ø= 29 mm, Trubice vonkajšie Ø= 31-32 mm podľa požadovaného magnetického výkonu

Teplotná odolnosť magnetického materiálu

  • štandardne: do 80 ˚C
  • opčne : až do 150 ˚C

  Magnetický výkon

Systém roštov

  • rotačné, vyťahovacie krycie trubice, magnetické jadrá stacionárne – pevné

Labyrint prepadu

  • vďaka rotujúcemu komponentu je zaistený maximálny prepadový labyrint

Materiál skrine, magnetického komponentu

  • štandardne: nerezová oceľ 1.4301 / AISI 304
  • opčne:  nerezová oceľ 1.4404 / AISI 316L (pre kyslé pH)

Materiál tesnenia dvierok

  • štandardne: gumové tesnenia v kvalite podľa úlohy separácie a prevádzkových podmienok
  • opčne:  potravinárske tesnenie v konformite do potravinového priemyslu

Všetky materiály sú certifikované v kvalite podľa noriem EU.

Povrchové úpravy

  • vonkajšie plochy skrine a rám roštu: strojovo tryskaním keramickou zmesou
  • vonkajší povrch trubíc roštu: strojovo tryskaním, alebo leštením v opcii
  • vnútorné povrchy skrine sú strojovo tryskané, pre potravinársky priemysel sú zákutia a zvary vnútri skrine opracované podľa požiadaviek potravinárskych noriem (v opcii)

Pripojovacie prvky

  • štandardne prírubou podľa príslušného rozmeru potrubia
  • protipríruby sú súčasťou dodávky výrobku

Strojárenské spracovanie

  • je zaručené kvalitné a precízne strojárenské spracovanie
  • všetky strojárenské opracovania sú vykonávané na strojoch vlastnej výrobnej základne a vlastnej strojárenskej technológie MAGSY CZ

Zvary dielcov

Vykonané podľa požiadaviek platných technologických noriem pre zváranie nerezových materiálov. Náročnou výstupnou kontrolou zvarov je zaručená vysoká výstupná kvalita.
